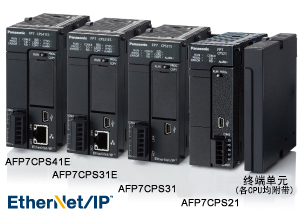

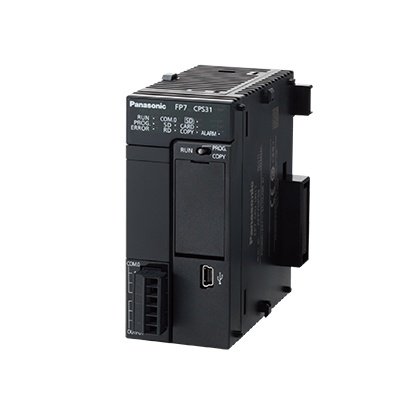

可編程控制器（CPU單元）FP7系列CPU單元 AFP7CPS31
已對應EthernetNet/IP功能。
編 號：1012002210
型 號：AFP7CPS31
品 牌：Panasonic(松下電工)
貨 期：現貨
服 務：由科恩電氣發貨并提供售后服務
瀏 覽：次
- 基本信息
- 產品種類
- 詳細規格
- 產品尺寸
- 產品用途
- 可選件

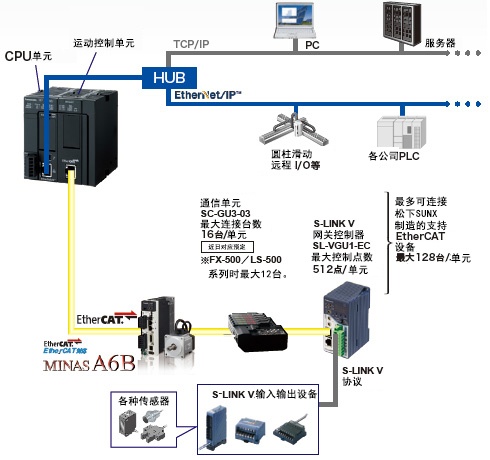

CPU單元

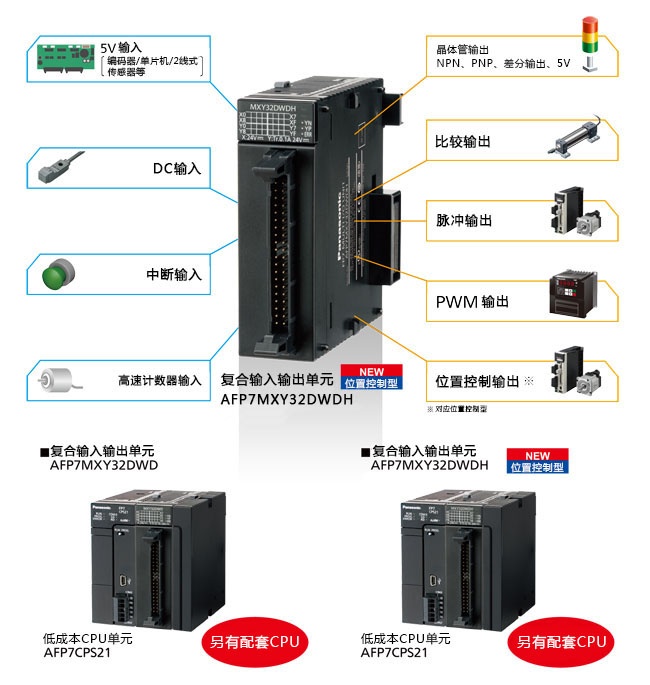

簡單的獨立系統的低成本型（AFP7CPS21）已發售。
|
1.通過本體上配備的插件接口連接擴展插件簡單進行功能擴展 |
| 品名 |
標準 程序 容量 |
最大 程序 容量 |
運算 速度 |
Ethernet 功能 (注2) |
SD卡 功能 |
訂購產品號 | |
|---|---|---|---|---|---|---|---|
|
F P 7 C P U 單 元 |
標準型 | 196k步 | 234k步 | 11ns～ | 內置 | 內置 | AFP7CPS41E |
| 120k步 | 120k步 | 11ns～ | 內置 | 內置 | AFP7CPS31E | ||
| 120k步 | 120k步 | 11ns～ | - | 內置 | AFP7CPS31 | ||
| 低成本型 | 64k步 | 64k步 | 14ns～ | - | - |
AFP7CPS21 |
|
| (注1)： | 附帶1臺終端單元。 |
|---|---|
| (注2)： |
Ethernet功能為FTP服務器／客戶端、Web服務器、HTTP客戶端、郵件發送、EtherNet/IP。 Ethernet是富士Xeros株式會社及美國Xerox Corporation的注冊商標。 |
CPU單元
控制規格
| 項目 | AFP7CPS41E | |||||
|---|---|---|---|---|---|---|
|
內存 容量 |
內存選擇模式 (注1) |
1 | 2 | 3（出廠時） | 4 | 5 |
|
程序(步) (注2) |
234,000 | 221,500 | 196,000 | 144,500 | 51,500 | |
|
數據寄存器(W) (注2) |
65,536 | 131,072 | 262,144 | 524,288 | 999,424 | |
| 最大PB數 | 468 | 443 | 392 | 289 | 103 | |
| 項目 | AFP7CPS31E／AFP7CPS31 | ||||
|---|---|---|---|---|---|
|
內存 容量 |
內存選擇模式 (注1) |
1（出廠時） | 2 | 3 | 4 |
| 程序(步)(注2) | 121,500 | 96,000 | 64,000 | 32,000 | |
| 數據寄存器(W)(注2) | 131,072 | 262,144 | 425,984 | 589,824 | |
| 最大PB數 | 243 | 192 | 128 | 64 | |
| 項目 | AFP7CPS21 | ||
|---|---|---|---|
|
內存 容量 |
內存選擇模式 (注1) |
1（出廠時） | 2 |
| 程序(步)(注2) | 64,000 | 32,000 | |
| 數據寄存器(W)(注2) | 131,072 | 262,144 | |
| 最大PB數 | 128 | 64 | |
| 項目 | AFP7CPS41E／AFP7CPS31E／AFP7CPS31／AFP7CPS21 |
|---|---|
| 程序方式 | 繼電器符號 |
| 控制方式 | 循環運算 |
| 程序內存 | 內置FLASH ROM(無需后備電池) |
| 運算處理速度 | 基本指令最小11ns(AFP7CPS21為14ns)/步～ |
| 外部輸入(X)/輸出(Y) | 8,192點(注4)／8,192點(注4) |
| 內部繼電器(R) | 32,768點 |
| 系統繼電器(SR) | 顯示各種繼電器內部動作的狀態 |
| 鏈接繼電器(L) | 16,384點 |
| 定時器(T) |
4,096點、(10μs、1ms、10ms、100ms、1s 為單 位)×4,294,967,295 范圍內計數 |
| 計數器(C) | 1,024點、1～4,294,967,295 范圍內計數 |
| 鏈接數據寄存器(LD) | 16,384點 |
| 系統數據寄存器(SD) | 顯示各種寄存器內部動作的狀態 |
| 索引寄存器(I0～I(xiàn)E) | 15個長字／帶切換功能 |
| 主控繼電器(MCR) | 無限制 |
| 標號數(LOOP)數 | 各PB最大值為65,535 |
| 微分點數 | 無限制 |
| 步梯級數 | 無限制 |
| 子程序數 | 各PB最大值為65,535 |
| 中斷程序數 | 定時執行一個程序 |
| SD卡功能 | 最大可使用32GB的SDHC※AFP7CPS21除外 |
| 固定掃描 | 可(0ms～125ms) |
| 日歷/時鐘(注3) | 年(公歷2位)·月·日·時(24小時顯示)·分·秒·星期 |
| 電池壽命 |
3.3年以上((25℃)(完全無通電時的值) ※AFP7CPS21除外 |
| PLC鏈接功能 |
最多16臺、鏈接繼電器1,024點、鏈接寄存器128字 (不能執行數據傳輸、遠程編程) (可對鏈接區域分配的前半部分和后半部分進行切換) |
| (注1)： | 出廠時，AFP7CPS41E選擇模3，AFP7CPS31E／AFP7CPS31／AFP7CPS21選擇模式1。 |
|---|---|
| (注2)： | 可備份的DT最多達到262,144字。 |
| (注3)： | 日歷精度 0℃：月差95秒以下、25℃：月差15秒以下、55℃：月差130秒以下。 |
| (注4)： |
實際上，可用作I/O的點數受到硬件方面的限制。不實際用作I/O的情況下，可用作內 部繼電器。 |
COM口的通信規格
| 項目 | 規格 |
|---|---|
| 接口 | RS232C 3線式 1ch(注1) |
| 傳輸距離 | 15m |
| 傳輸速度 | 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bit/s |
| 通信方式 | 半雙工方式 |
| 同步方式 | 起停同步方式 |
| 傳輸格式 | 停止位 1bit/2bit |
| 奇偶校驗 無/有(奇校驗/偶校驗) | |
| 數據長度 7bit/8bit | |
| 起始符 有STX/無STX | |
| 結束符 CR/CR＋LF/無/ETX | |
| 數據發送順序 | 以字符為單位，從位0開始發送 |
| 連接 |
通用通信 計算機鏈接、MODBUS-RTU |
| (注1)： | 端子SD、RD、SG與內部電路相絕緣。 |
|---|
GT顯示器專用電源輸出口規格
| 端子(注1) | 連接設備 |
|---|---|
| 5V | 用于DC5V型GT系列 |
| 24V(注2) | 用于DC24V型GT系列 |
| (注1)： | 5V與24V不能同時使用。 |
|---|
| (注2)： |
關于CPU單元的供電，請使用DC 21.6V～26.4V。 關于GT可編程智能操作面板的接地處理，請參照GT系列的硬件手冊。 AFP7CPS21不帶該端口。 |
|---|
LAN通信口規格[AFP7CPS31/AFP7CPS21除外]
| 項目 | 規格 |
|---|---|
| 通信接口 | 以太網 100BASE-TX/10BASE-T |
| 傳輸速度 | 100Mbps?10Mbps 自動協商 |
| 電纜總延長 | 100m(500m 使用中繼時) |
| 節點數 | 最多254臺 |
| 同時連接數 | 最大220(用戶連接216、系統連接4) |
| 通信協議(通信層) | TCP/IP、UDP |
| DNS | 域名服務器 |
| DHCP/DHCPV6 | 自動獲取IP地址 |
|
FTP服務器/客戶端 (啟用SSL) |
服務器功能 文件傳送、用戶數3 客戶端功能 數據?文件傳送 |
|
HTTP服務器/客戶端 (啟用SSL) |
服務器功能 系統WEB、 用戶WEB(8MB)、同時會話數16 客戶端功能 數據傳送 |
| SMTP客戶端(啟用SSL) | 客戶端功能 郵件傳送 |
| SNTP | 時間調整功能 |
| 通用通信 | 16kB/1連接(用戶連接 1～16) |
| 專用通信 |
從站通信 (MEWTOCOL-COM、MEWTOCOL7-COM、 MEWTOCOL-DAT、MODBUS-TCP、MC協議(注1)) 主站通信 (MEWTOCOL-COM，MEWTOCOL-DAT， MODBUS-TCP，MC 協議(注1)) |
| (注1)： |
MC協議是MELSEC通信協議的簡稱， MELSEC是三菱電機株式會社的注冊商標。 只能使用QnA 兼容3E 幀、二進制(統一寫入、統一讀取)。 |
|---|
Web服務器規格
| 項目 | 規格 |
|---|---|
| 適用CPU單元 | Ver.3.30以上版本的內置Ethernet功能型CPU單元 |
| Web服務器 |
同時存取數：16連接 系統WEB：系統監視功能 客戶Web：內容最大容量8MB |
|
Control Web Creator 適用OS |
Windows7以上 |
|
可訪問Web服務器的 Web瀏覽器 |
[Windows] Google Chrome、Mozilla Firefox、Opera、Internet Explorer [OS X] Safari、Google Chrome、Mozilla Firefox [iOS] Safari、Google Chrome [Android] Google Chrome |
| (注1): |
Windows以及Windows7、Internet Explorer是美國Microsoft Corporation在美國及其它國家的商標或注冊商標。 Google Chrome、Android是Google Inc.的注冊商標。 Safari、OS X是美國Apple Inc.的商標或注冊商標。 iOS是Cisco公司在美國及其它國家的商標或注冊商標。 Firefox是Mozilla Foundation在美國及其它國家的注冊商標。 Opera是Opera Software ASA的商標或注冊商標。 |
|---|---|
| (注2): |
請使用最新版本的OS和瀏覽器。 舊機型有時不支持最新版本瀏覽器的運行。 |

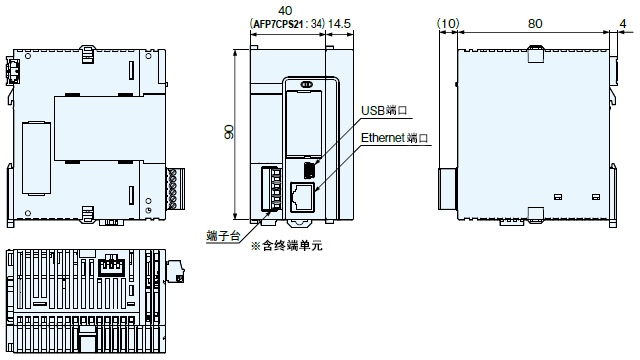

CPU單元
AFP7CPS41E
AFP7CPS31E
AFP7CPS31
AFP7CPS21
|

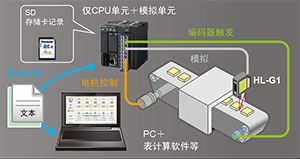

用途

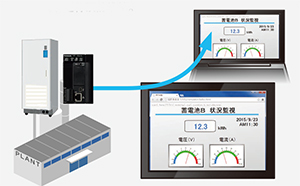

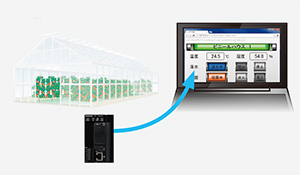

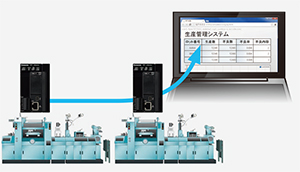

Web服務器功能
|
|
|
|

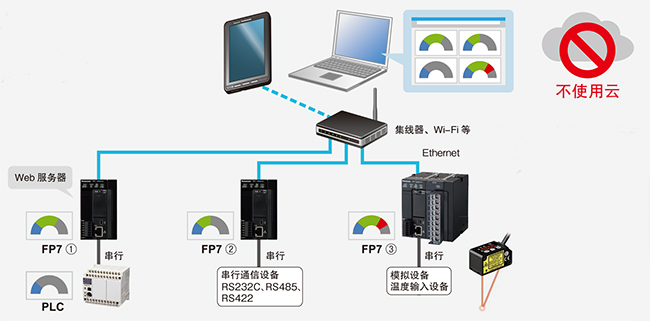

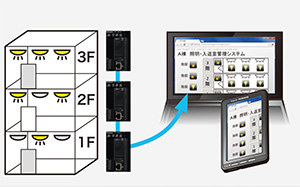

Web服務器功能 通信環境
|

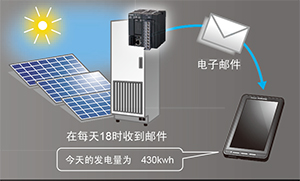

郵件發送功能（支持SSL）
|
|

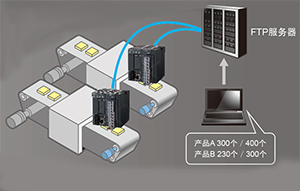

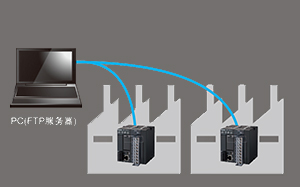

FTP服務器功能
|
FTP客戶端功能（支持SSL）
|
|
可選件
選配件
| 品名 | 規格 | 訂貨產品號 |
|---|---|---|
| 后備電池（FP-X共通） | 對日歷定時器工作進行備份的電池 | AFPX-BATT |
編程軟件
| 品名 | 內容 | 規格 | 訂貨產品號 | |
|---|---|---|---|---|
|
Windows版 工具軟件 Control FPWIN GR7 |
中 文 版 |
僅對應無密碼功能 的CPU |
Windows?8.1(32位/64位)/ Windows?8(32位/64位)/ Windows7?(32位/64位)/ Vista/XP SP3 |
AFPSGR7CN |
|
日 本 版 |
僅對應無密碼功能 的CPU |
AFPSGR7JP | ||
|
英 語 版 |
僅對應無密碼功能 的CPU |
AFPSGR7EN | ||
|
Windows版 工具軟件 Control FPWIN Pro7 |
日文版 英語版 中文版 韓語版 |
僅對應無密碼功能 的CPU |
Windows?8.1(32位/64位)/ Windows8?(32位/64位)/ Windows7?(32位/64位)/ Vista/XP SP3 |
 AFPSPR7A |
| (注1): | Windows?8.1、Windows?8、Windows?7、Vista、XP是美國微軟公司在美國及其他國家的商標或者注冊商品。 |
|---|
Web畫面創建工具
Control Web Creatorza在本公司網站上可進行下載。
※使用下載時，必須登錄「控制機器網站會員」。
>>軟件下載請點擊這里
|
其他
| 產品 | 訂貨產品號 | |
|---|---|---|
|
終端單元(附屬品) FP7 CPU單元及擴展從屬單元里附帶。 |
AFP7END |
|
FP7端子臺(附屬品) 端子臺式的輸入輸出單元及模擬量輸入輸出單元里附帶。(5個入) |
AFP7TER |
|
散線連接器(40芯)(附屬品) FP7輸入輸出單元(MIL連接器型)、高速計數單元、位置控制單元、脈沖輸出單元、可編程輸入輸出單元里附帶。(2個入) |
AFP2801 |
|
扁平型電纜連接器(40芯) 用于FP7輸入輸出單元(MIL連接器型)、高速計數單元、位置控制單元、脈沖輸出單元、可編程輸入輸出單元。 扁平型電纜總括配線時使用。(2個入) |
AFP2802 |
|
|
散線壓接工具 晶體管輸出型附屬的連接器在接線時需要。 |
AXY52000FP |
連接器端子
介紹FP7能使用的連接器端子。
Wago Japan（株）
|
連接器端子型號 |
|
?PM-M32P-2081（橫向型、極數40P 、FP7用電路） |
|
電纜型號（MIL40P→MIL40P）
|
|
關于連接器端子的相關問題敬請咨Wago Japan(株)。 URL：http://www.wago.co.jp/
|
|
東洋技研(株)製 |
